Vodní elektrárna Jaguara
| Vodní elektrárna Jaguara | |
|---|---|

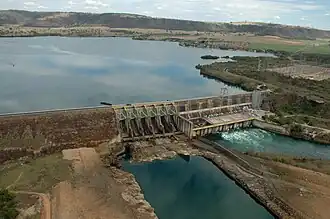

_(4478616951)_(2).jpg) | |
| Poloha | |
| Kontinent | Jižní Amerika |
| Stát | Brazílie |
| Kraj | Minas Gerais, Sao Paulo |
| Město | Sacramento, Rifaina |
| Souřadnice | 20°1′26″ j. š., 47°26′1″ z. d. |
| Hydrologické údaje | |
| Povodí řeky | Rio Grande |
| Roční průtok | 1 043 m³/s |
| Vodní elektrárna | |
| Výkon současný | 424 MW |
| Typ turbíny | Francis |
| Ostatní | |
| Stav | průtoková |
| Začátek výstavby | 1966 |
| Dokončení | 1971 |
Vodní elektrárna Jaguara (portugalsky Usina Hidrelétrica Jaguara) je vodní dílo na řece Rio Grande ve východní Brazílii. Nalézá se na hranicích států Minas Gerais a Sao Paulo mezi městy Sacramento a Rifaina.
Všeobecné informace
Přehradní systém se skládá z kamenité sypané hráze o výšce 40 metrů a délce 325 metrů o objemu 800 000 m3. Nadmořská výška koruny hráze je 561 metrů. Dílo se nalézá v říčním místě o ploše povodí 62 700 km2. Vyšší stupně na řece zajišťují vyrovnaný roční chod průtoku o průměrné hodnotě 1 043 m3/s. Projekt přehrady tak již nezohledňoval požadavky na užitečný objem nádrže. Přehradní nádrž o ploše 34,6 km2 poskytuje pracovní objem pouhých 90 milionů m3.
Kapacita přelivového systému o šesti polích je 14 100 m3/s.
Ve strojovně pracují při optimálním spádu 45 metrů čtyři Francisovy turbíny o hltnosti 265,5 m3/s, které poskytují celkový výkon 424 MW.
První práce byly započaty v roce 1966, první jednotka byla zprovozněna v roce 1971. Výstup je napojen na soustavu 345 kV.
Odkazy
Externí odkazy
Obrázky, zvuky či videa k tématu Vodní elektrárna Jaguara na Wikimedia Commons
Literatura
- Linsley R.K.: Applied hydrology, 759 str. McGraw-Hill, 1968
- Paul R.Josephson, Industrialized Nature, Island Press Washington, 2002 ISBN 1-55963-777-3
