Třída Naïade

Třída Naïade

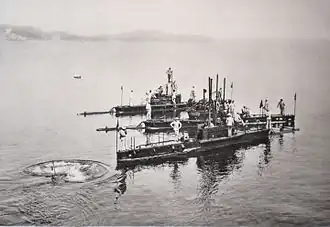

Trojice ponorek třídy Naïade
Trojice ponorek třídy Naïade
Obecné informace
UživatelFrancouzské námořnictvo
Typponorka
Lodě20
Spuštění na vodu1903–1905
Uvedení do služby1904–1905
Osudvyřazeny 1912–1914
Předchůdcetřída Français
NástupceX (Q35)
Technické údaje
Výtlak70,5 t (na hladině)
73,6 t (pod hladinou)[1]
Délka23,7 m
Šířka2,2 m
Ponor2,6 m
Pohon1 spalovací motor, 1 elektromotor, 1 lodní šroub
Rychlost7,2 uzlu (na hladině)
6 uzlu (pod hladinou)
Dosah200 nám. mil při 5,5 uzlech (na hladině)
30 nám. mil při 4,1 uzlech (pod hladinou)
Posádka12
Výzbroj2× 450mm torpédo
Ostatníoperační dostup 30 m

Třída Naïade byla třída ponorek francouzského námořnictva. Celkem bylo postaveno dvacet jednotek této třídy. Francouzské námořnictvo je provozovalo v letech 1904–1914.[2]

Stavba

Ponorky navrhl Gaston Romazzotti. Celkem bylo postaveno dvacet jednotek této třídy. Objednány byly v programu na rok 1900. Do jejich stavby se zapojily tři francouzské loděnice. Tři postavil Arsenal de Cherbourg v Cherbourgu, šest Arsenal de Rochefort v Rochefortu a jedenáct Arsenal de Toulon v Toulonu. Do služby byly přijaty v letech 1904–1905.[2]

Jednotky třídy Naïade:[2][1]

Jméno Loděnice Spuštěn Vstup do služby Osud
Naïade (Q15) Arsenal de Cherbourg 20. února 1904 1904 Vyřazena 1914.
Protée (Q16) Arsenal de Cherbourg 8. října 1903 1904 Vyřazena 1914.
Perle (Q17) Arsenal de Toulon 1. listopadu 1903 1904 Vyřazena 1914.
Esturgeon (Q18) Arsenal de Toulon 8. ledna 1904 1904 Vyřazena 1912.
Bonite (Q19) Arsenal de Toulon 6. února 1904 1904 Vyřazena 1914.
Thon (Q20) Arsenal de Toulon 18. března 1904 1904 Vyřazena 1914.
Souffleur (Q21) Arsenal de Toulon 20. dubna 1903 1904 Vyřazena 1914.
Dorade (Q22) Arsenal de Toulon 5. listopadu 1903 1904 Vyřazena 1914.
Lynx (Q23) Arsenal de Cherbourg 24. listopadu 1903 1904 Vyřazena 1914.
Ludion (Q24) Arsenal de Toulon 18. března 1904 1904 Vyřazena 1914.
Loutre (Q25) Arsenal de Rochefort 25. srpna 1903 1904 Vyřazena 1914.
Castor (Q26) Arsenal de Rochefort 5. listopadu 1903 1904 Vyřazena 1914.
Phoque (Q27) Arsenal de Rochefort 16. března 1904 1904 Vyřazena 1914.
Otarie (Q28) Arsenal de Rochefort 16. dubna 1904 1904 Vyřazena 1914.
Méduse (Q29) Arsenal de Rochefort 15. června 1904 1904 Vyřazena 1914.
Oursin (Q30) Arsenal de Rochefort 26. září 1904 1905 Vyřazena 1914.
Grondin (Q31) Arsenal de Toulon 15. července 1904 1905 Vyřazena 1913.
Anguille (Q32) Arsenal de Toulon 8. srpna 1904 1905 Vyřazena 1914.
Alose (Q33) Arsenal de Toulon 12. října 1904 1905 Vyřazena 1914. Muzejní loď.
Truite (Q34) Arsenal de Toulon 14. dubna 1905 1905 Vyřazena 1914.

Konstrukce

Dochovaný trup ponorky Alose (Q33)

Ponorky měly jednoplášťovou koncepci. Vyzbrojeny byly dvěma externě uloženými 450mm torpédy umístěnými v vypouštěcích zařízeních Drzewiecki. Pohonný systém tvořil jeden motor spalující benzol o výkonu 57 hp a jeden elektromotor o výkonu 95 hp, pohánějící jeden lodní šroub. Nejvyšší rychlost dosahovala 7,2 uzlu na hladině a šest uzlů pod hladinou. Dosah byl 200 námořních mil při rychlosti 5,5 uzlu na hladině a třicet námořních mil při rychlosti 4,1 uzlu pod hladinou.[1] Operační hloubka ponoru dosahovala třicet metrů.[2]

Odkazy

Reference

  1. ↑ a b c GARDINER, Robert. Conway's All the World's Fighting Ships, 1906–1921. London: Conway Maritime Press, 1985. Dostupné online. ISBN 978-0-85177-245-5. S. 209. (anglicky)
  2. ↑ a b c d NAÏADE submarines (1904 - 1905) [online]. Navypedia.org [cit. 2023-10-05]. Dostupné online. (anglicky)
