Třída Draken (1926)
| Třída Draken | |
|---|---|

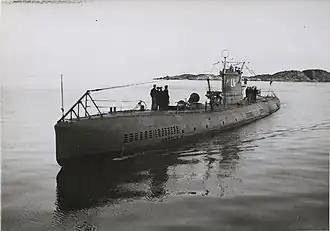

 Ulven | |
| Obecné informace | |
| Uživatel | Švédské námořnictvo |
| Typ | ponorka |
| Lodě | 3 |
| Osud | 1 zničena 2 vyřazeny |
| Předchůdce | Valen |
| Nástupce | třída Delfinen |
| Technické údaje | |
| Výtlak | 667 t (na hladině) 850 t (pod hladinou)[1] |
| Délka | 66,2 m |
| Šířka | 6,4 m |
| Ponor | 3,3 m |
| Pohon | 2× diesel, 2× elektromotor 2× lodní šroub 1920 + 1000 hp |
| Rychlost | 13,8 uzlu (na hladině) 8,3 uzlu (pod hladinou) |
| Posádka | 35 |
| Výzbroj | 1× 105mm kanón 1× 25mm kanón 4× 533mm torpédomet 8 torpéd |
Třída Draken byla třída ponorek švédského námořnictva. Celkem byly postaveny tři jednotky této třídy. Jejich hlavním posláním bylo kladení min.[2] Ve službě byly v letech 1929–1948.[1] Ulven byla za druhé světové války zničena minami. Ostatní neprošly žádnou modernizací a do roku 1948 byly vyřazeny.[3]
Stavba
Ponorky konstrukčně navazovaly na předchozí třídu Valen. Švédská loděnice Örlogsvarvet v Karlskroně postavila v letech 1925–1931 celkem tři jednotky této třídy.[1]
Jednotky třídy Draken:[1]
| Jméno | Založení kýlu | Spuštěna | Vstup do služby | Status |
|---|---|---|---|---|
| Draken (Dr) | 1925 | říjen 1926 | únor 1929 | Vyřazena 1948. |
| Gripen (Gr) | 1926 | srpen 1928 | březen 1929 | Vyřazena 1947. |
| Ulven | 1928 | březen 1930 | únor 1931 | Dne 16. dubna 1943 se potopila na německé mině, později byla nalezena a vyzvednuta, celá posádka zahynula, ponorka neopravena. |
Konstrukce
Ponorky byly vyzbrojeny jedním 105mm kanónem, jedním 25mm kanónem, dvěma příďovými a dvěma záďovými 533mm torpédomety s celkovou zásobou osmi torpéd. Pohonný systém tvořily dva diesely Götaverken o výkonu 1920 hp a dva elektromotory o výkonu 1000 hp, pohánějící dva lodní šrouby. Nejvyšší rychlost dosahovala 13,8 uzlu na hladině a 8,3 uzlu pod hladinou.[1]
Odkazy
Reference
- ↑ a b c d e DRAKEN submarines (1929-1931) [online]. Navypedia.org [cit. 2019-06-20]. Dostupné online. (anglicky)
- ↑ PEJČOCH, Ivo; NOVÁK, Zdeněk; HÁJEK, Tomáš. Válečné lodě 4. Praha: Naše vojsko, 1993. ISBN 80-206-0357-3. S. 203.
- ↑ PEJČOCH, Ivo; NOVÁK, Zdeněk; HÁJEK, Tomáš. Válečné lodě 7 – Druhá část zemí Evropy po roce 1945. Praha: Ares, 1998. ISBN 80-86158-08-X. S. 182.
